褐铁矿回转窑介绍
此视频为河南宏科重工3x60m,日产200吨石灰回转窑生产线案例现场，由于视频涉及公司机密，需要获得更多视频资料请联系我们在线客服，或者拨打业务电话：0371-67846980.
褐（赤）铁矿焙烧回转窑是指旋转煅烧窑(俗称旋窑)，属于建材设备类。褐（赤）铁矿回转窑结构简单，生产过程控制方便可靠、易损件少、运转率高，是水泥厂煅烧高标号水泥的设备，同时也广泛用于冶金、化工、建筑等行业。我厂生产的褐（赤）铁矿回转窑结构坚固、运转平稳、出窑产品质量高，并可为用户提供先进的高效立筒预热器、五级旋风预热器。褐（赤）铁矿回转窑窑头罩采用大容积方式，对开窑门结构，使得气流更加平稳。窑头、窑尾密封采用径向摩擦迷宫、鱼鳞片双重密封形式，结构简单，维护方便，是目前国内较先进的密封形式。

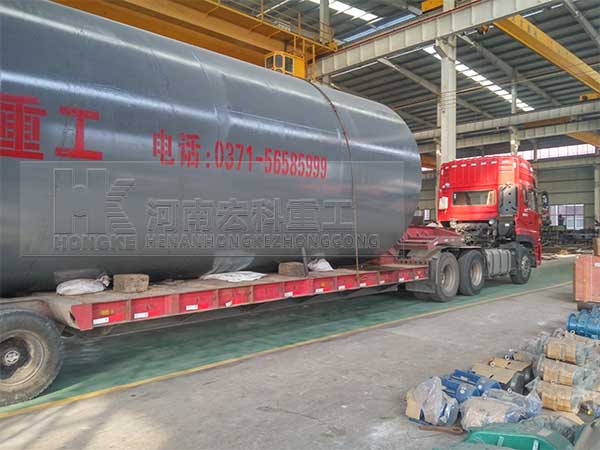

褐铁矿回转窑图片
选购褐铁矿回转窑就到河南宏科重工，精湛的生产工艺，品类齐全,品牌多样,褐铁矿焙烧回转窑咨询电话：0371-67846980.
褐铁矿回转窑工作原理
原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾，窑尾只设稳料仓，以减少投资。矿石进入回转窑首先进行加热，原矿在窑内和热气流逆向移动，在加热区原矿被加热到还原温度后进入到还原区，还原区火焰中心温度控制在1000℃左右，还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带，与进入的煤气相遇，煤气受到预热，矿石被冷却后排出窑外，经连续斗式输送机水冷后，入储库待选。褐铁矿回转窑主要是采用块、粉混烧，以降低运营成本。
褐铁矿回转窑性能特点
1、褐铁矿回转窑采用国内外最先进的液压挡轮装置。
2、褐铁矿回转窑采用计量精度很高的计量柱塞泵.。
3、褐铁矿回转窑具有高精度的调速阀和接触式石墨块密封装置等国内先进技术。
4、褐铁矿回转窑操作方便，使用可靠，与同规格设备相比，运转率提高了10％，产量提高了5％-10％，热耗降低15％。
5、褐铁矿回转窑稳定了热工制度，提高了设备运转率。
褐铁矿回转窑技术参数
| 产品规格 （m） |
窑体尺寸 | 电机功率 （kw） |
总重量 （t） |
备注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直径（m） | 长度（m） | 斜度（%） | 产量（t/d） | 转速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
